海湾JTG-ZF-GST9724点型紫外火焰探测器

一、海湾JTG-ZF-GST9724紫外火焰探测器概述

JTG- ZF-GST9724型点型紫外火焰探测器（以下简称探测器）通过探测物质燃烧所产生的紫外线来探测火灾，适用于火灾发生时易产生明火的场所，对发生火灾 时有强烈的火焰辐射或无阴燃阶段的火灾以及需要对火焰作出快速反应的场所均可采用本探测器。探测器与其它探测器配合使用，更能及时发现火灾，尽量减少损 失。本探测器主要具有以下特点：
（1）内置单片机，采用智能算法，既可以实现快速报警，又可以降低误报率；
（2）三级灵敏度设置，适用于不同干扰程度的场所；
（3）探测器采用继电器型输出方式（常开，报警时闭合），可直接控制其它设备；
（4）传感部件选用技术先进的紫外光敏管，具有灵敏度高，性能可靠，抗粉尘污染、抗潮湿及抗腐蚀能力强等优点。

二、海湾JTG-ZF-GST9724紫外火焰探测器主要技术指标

（1）工作电压：DC16V~ DC28V
（2）监视电流≤2.5mA
（3）报警电流≤15mA
（4）线制：无极性两线制
（5）探测角度≤800
（6）保护面积：S=（h×tgα）2π
 h：探测器距地面高度，α=400
（7）报警确认灯：红色，巡检时闪亮，报警时常亮
（8）使用环境：
         温度：-10℃～＋55℃
         相对湿度≤95%，不结露
（9）外形尺寸：
         直径：100mm，高：53.4mm(带底座)

三、海湾JTG-ZF-GST9724紫外火焰探测器使用场合

在下列情形的场所，不宜使用本探测器
（1）可能发生无焰火灾的场所
（2）在火焰出现前有浓烟扩散的场所
（3）探测器的“视线”易被遮挡
（4）探测器易受阳光直接或间接照射
（5）现场有较强紫外线光源，如卤钨灯等
（6）在正常情况下有明火、电焊作业以及X射线、弧光、火花等影响

四、海湾JTG-ZF-GST9724紫外火焰探测器结构特征、安装与布线

本探测器外形与JTG-ZM-GST9624型点型紫外火焰探测器相同，安装方式与JTY-GM-GST9611型点型光电感烟火灾探测器相同。

本探测器采用DZX-03型定位底座，定位底座上有四个带数字标识的接线端子，“1”、“3”为电源（对应探测器上端子“A”“B”），无极性，“2”“4”(对应探测器上端子“C”“D”)为继电器输出。

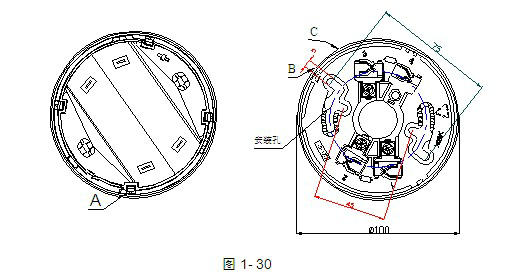

待定位底座安装牢固后，将探测器底部上的对位标识A对准定位底座B处，将探测器顺时针旋转到定位底座C处即可安装好探测器，探测器底部及定位底座示意图如图1-30所示。

布线要求：继电器输出线采用截面积≥1.0mm2的RVS型双绞线；电源线采用截面积≥1.5mm2的BV线。
